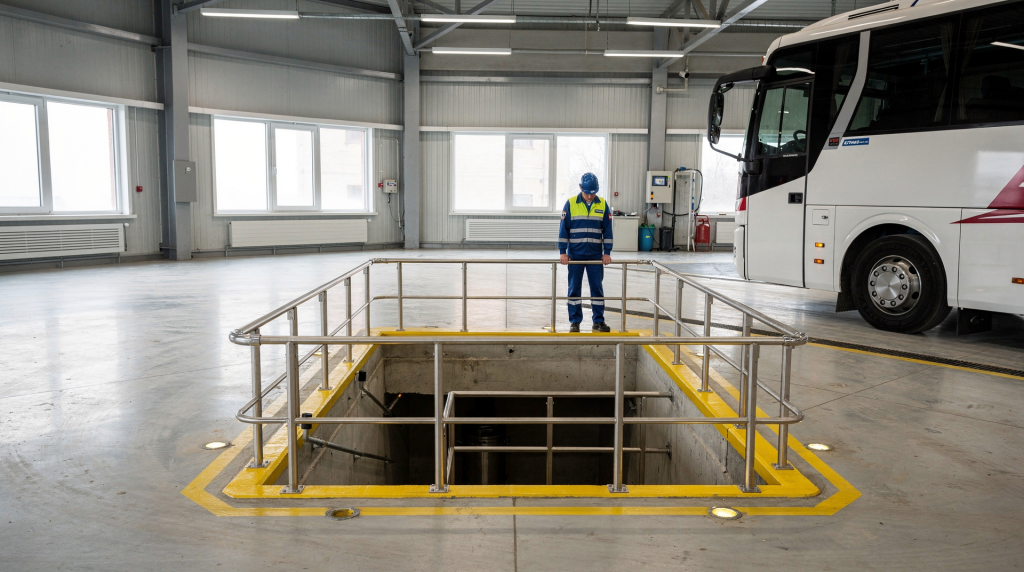

Смотровая яма в ангаре для техники: базовые требования к размещению и безопасности

В ангаре для техники смотровая яма — это действительно рабочий инструмент, а не формальность «на всякий случай». Когда нужно быстро посмотреть подвеску, проверить подтекание масла, пройтись по тормозным магистралям или заменить фильтры без подъемника, хорошо сделанная яма экономит и время, и нервы. А вот если она спроектирована на глаз, без учета габаритов техники, уклонов, армирования и безопасности, проблемы начинаются быстро: вода стоит на дне, кромки отбиваются, бетон трескается, а люди и техника рискуют получить травмы и поломки.

По опыту эксплуатации ангаров и ремонта хозяйственных объектов скажу прямо: большинство неприятностей со смотровыми ямами возникают не из-за сложных условий, а из-за мелочей, на которых решили сэкономить. Не сделали нормальный бордюр, не предусмотрели отступ от ворот, залили стены без армирования, не организовали слив — и через год объект уже приходится переделывать. Ниже разберем базовые требования: где яму ставить, какие размеры реально работают, как ее бетонировать и что обязательно предусмотреть по безопасности.

Почему размещение ямы решает всё: основные принципы

Размещение смотровой ямы — это тот этап, на котором закладывается либо удобная эксплуатация на годы, либо постоянные неудобства. Неправильно выбранное место дает сразу несколько проблем: техника цепляет кромки, механикам неудобно заходить и работать, а при маневрах в тесном ангаре яма превращается в потенциально опасную зону. Поэтому сначала думают не о бетоне, а о траектории движения техники, рабочих проходах и освещении.

Учитываем габариты ангара и техники

• Ширина ангара: яма должна помещаться с запасом 1–1,5 м от стен. Это не лишняя перестраховка, а нормальный рабочий проход, где можно пройти с инструментом, поставить тележку, положить шланг или запчасти. В узком ангаре, где ширина менее 6 м, яму обычно ставят по центру, но только если сама техника не шире 2,5 м. Иначе маневры становятся слишком нервными, особенно зимой или в грязный сезон, когда колеса заходят не идеально по линии.
• Длина пути техники: яму размещают под колесной базой. Для тракторов с базой 2,4–3 м длина ямы обычно выходит 3–4 м. Этого хватает, чтобы нормально подлезть к основным узлам и не работать впритык к торцам. Пример из практики: в ангаре под комбайны яму делали длиной 4,2 м, чтобы захватить всю ось и оставить нормальный доступ для обслуживания.

Типовая ошибка: размещение ямы слишком близко к воротам. На бумаге кажется удобно — заехал и сразу встал. На деле техника только вошла в ангар, а маневр уже ограничен, особенно если ворота узкие или заезд идет не по идеальной прямой. Нормальное решение — отступ 3–4 м от ворот. Тогда есть место выровнять машину, спокойно подать ее вперед и не работать в зоне постоянного сквозняка, воды и грязи.

Связь с въездом и освещением

Яма должна стоять на основной трассе движения техники, а не где пришлось. Если ангар используется под погрузчики, логично размещать ее там, где техника чаще всего останавливается на обслуживание и парковку. Если это помещение под тракторы или смешанный парк, смотрят на самый типовой сценарий заезда. На практике часто сталкиваюсь с тем, что яму делают «удобно по плану», а потом к ней приходится заходить под углом или лишний раз переставлять технику. Это всегда неудобно и со временем начинает раздражать весь персонал.

Отдельный момент — освещение. На дне ямы должно быть не меньше 300 лк. Простого света под потолком ангара почти никогда не хватает: сверху свет есть, а внизу все уходит в тень. Рабочая схема — общие LED-светильники в ангаре плюс локальное освещение в самой яме. Если этого не предусмотреть сразу, потом начинают вешать переноски, тянуть удлинители и создавать лишнюю путаницу под ногами.

Таблица: Рекомендации по размещению по типам ангарной техники

Габариты ямы: как рассчитать под вашу технику

У смотровой ямы нет одного «правильного стандартного размера», который подойдет всем. Это частая ошибка: берут усредненные цифры и считают, что дальше все как-нибудь сойдется. Но слишком узкая яма неудобна в работе, слишком широкая — это уже лишний объем бетона, более сложное армирование и повышенная нагрузка на кромки. Размеры нужно считать под реальную технику, которая будет обслуживаться в ангаре, а не под абстрактный справочник.

Базовые параметры

• Глубина: 1,4–1,8 м. Для высокой техники, например тракторов, глубину делают до 2 м. При этом важно учитывать клиренс: если он 0,4 м, то фактическая рабочая зона будет около 1 м. То есть слишком глубокая яма не всегда дает больше удобства, а вот выйти из нее становится сложнее, вентиляция ухудшается, и влага скапливается быстрее.
• Ширина: 0,7–1,2 м. С каждой стороны имеет смысл закладывать еще 10–15 см на перепад высот и организацию уклона для стока воды. Это тот нюанс, который часто упускают. Потом при мойке или после мокрой техники вода идет куда придется, а не туда, куда нужно.
• Длина: колесная база плюс 0,5 м спереди и сзади для доступа. Этот запас действительно нужен. Без него механик упирается в торец и часть операций приходится делать в неудобной позе.

Чек-лист расчета:

• Измерьте колесную базу 3–5 единиц техники, которые реально будут заезжать в ангар.
• Добавьте 0,5 м на маневр и доступ.
• Проверьте уклон дна: 1–2% к сливу.

Пример из практики: в ангаре фермы для трех тракторов MTZ с базой 2,45 м сделали яму размером 3,2 × 0,9 × 1,6 м. Получился как раз тот вариант, когда механики стоят в полный рост, не задевают локтями стены и могут нормально работать без лишних перемещений.

Ошибка: делать глубину 2,2 м без удобной лестницы и без учета влажности помещения. Такая яма быстро превращается в сырое место, где стоит тяжелый воздух, а бетон начинает разрушаться быстрее. Нюанс из практики: если ангар сырой, рядом мойка или часто заезжает мокрая техника, обязательно добавляйте гидроизоляцию — как минимум битумный слой плюс мембрану. Иначе стены визуально могут быть целыми, а внутри бетон уже начнет тянуть влагу.

Бетонные работы: конструкция и армирование

Смотровая яма — это не просто вырез в полу. По сути, это небольшая заглубленная железобетонная конструкция, которая постоянно работает под нагрузкой: сверху ходит техника, рядом вибрации, снизу возможна влага, а по краям — ударные нагрузки от колес, инструмента и повседневной эксплуатации. Поэтому относиться к ней нужно как к мини-фундаменту. Для таких работ обычно используют бетон М250–М300, а армирование делают сеткой из арматуры 5–8 мм с ячейкой 20×20 см.

Если говорить по-простому, яма без нормального армирования живет недолго. Особенно в ангарах, где работает тяжелая техника, есть перепады температуры и сезонная сырость. На ремонтах это видно постоянно: снаружи вроде все цело, а углы уже отбиты, по стенам пошли тонкие трещины, кромка начинает сыпаться. Поэтому на армировании и качестве заливки экономить нельзя.

Пошаговый план заливки

1. Котлован: роем с отступом 30 см по периметру под опалубку и рабочий запас. Важно не копать в размер «впритык», иначе потом неудобно выставлять форму и контролировать геометрию.
2. Подушка: 10–15 см щебня плюс 5 см песка, затем все тщательно трамбуется виброплитой. Основание должно быть плотным. Если этот этап пропустить или сделать тяп-ляп, потом получаются просадки и локальные трещины по дну.
3. Армирование: две сетки — на стены и дно, хомуты через 50 см. Углы обязательно усиливаются. На практике именно углы и верхние кромки страдают первыми, поэтому там запас прочности лишним не бывает.
4. Опалубка: фанера 20 мм, стойки каждые 50 см. Если стойки поставить реже, опалубку может повести при заливке, и потом получаются «живые» стены, которые надо долго выводить.
5. Заливка: в один прием, с уплотнением вибратором. Сверху формируется бордюр высотой 15–20 см. Лить по частям нежелательно: холодные швы в таких конструкциях почти всегда становятся слабыми местами.

Ограничение: в глинистых грунтах нужен дренаж на дне — труба диаметром 100 мм с уклоном 2%. Это не формальность. Глина держит воду, и если не отвести влагу, она начнет работать против всей конструкции: сырость, морозное пучение, вымывание, постоянная влажность внизу.

Кейс: приходилось переделывать яму в ангаре после обвала стенки. Причина оказалась банальная — конструкцию когда-то сделали без армирования, просто «залили бетоном». Внешне первое время все стояло, но затем пошли трещины, один угол повело, и стенка начала осыпаться. Переделали за 2 дня, уже по нормальной схеме, плюс добавили анкерные болты под лестницу. После этого объект работает без вопросов.

Безопасность: что спасает от падений и травм

С точки зрения безопасности смотровая яма в ангаре — один из самых рискованных элементов. Пока она закрыта и обозначена, проблем нет. Но как только начинается рабочая суета, открытая яма быстро превращается в ловушку: можно оступиться самому, уронить инструмент, загнать технику с ошибкой по траектории. Поэтому безопасность здесь должна быть продумана не на словах, а в железе, бетоне и понятных привычках эксплуатации.

Ключевые элементы

• Крышка: стальная, на петлях, с расчетной нагрузкой 500–1000 кг. Фанера в этой роли — плохая идея. Сначала она кажется удобной и дешевой, потом ее коробит от влаги, она теряет жесткость и в какой-то момент просто не выдерживает колесо или точечную нагрузку.
• Бордюры: 15–20 см, с антискользящим покрытием, например из ребристого металла. Бордюр — это не только защита от случайного шага в пустоту, но и нормальный визуальный край. В пыльном или плохо освещенном ангаре это особенно важно.
• Лестница: съемная алюминиевая, с фиксаторами, шириной 40 см. Если лестница болтается или стоит под неудобным углом, ей просто перестают нормально пользоваться. А это прямой путь к травмам.
• Ограждение: вокруг ямы — цепь или стойки с табличками «Опасно!». Особенно это актуально, если в ангаре работают не один-два человека, а несколько сотрудников, и кто-то может зайти в зону ремонта, не зная, что яма открыта.

Чек-лист безопасности:

• [ ] Крышка закрыта на 100% при отсутствии работ.
• [ ] Освещение дна — не менее 200 лк.
• [ ] Пол рядом — ровный, без выбоин.
• [ ] Знак «Смотровая яма» на видном месте.
• [ ] Ежегодная проверка бетона на трещины.

Типовая ошибка: крышка без нормального фиксатора. В теории она просто лежит на месте, а на практике ее может приоткрыть ветер, сдвинуть колесом или задеть при уборке. Дальше достаточно одной ошибки при заезде, чтобы получить серьезную проблему. Нюанс: в ангарах, где техника тяжелее 3 т, разумно ставить крышку с гидравлическим механизмом. Она тяжелее и дороже, но безопаснее и удобнее в повседневной эксплуатации.

Вентиляция и освещение

Даже если ангар кажется просторным, в самой яме воздух всегда тяжелее. Пары бензина, масла, растворителей и выхлопов скапливаются именно внизу. Поэтому принудительная вытяжка с вентканалом 150 мм — это нормальное базовое решение, а не излишество. Особенно если техника работает внутри помещения хотя бы короткое время.

По освещению подход тот же: свет должен быть не просто ярким, а безопасным. Лучше использовать взрывозащищенные светильники, в том числе на тросе или в защищенном исполнении. Обычная переноска в сырой яме — это всегда слабое место, и по электрике, и по удобству работы.

Распространенные ошибки и как их избежать

Если смотреть на реальные объекты, то примерно 70% проблем появляются из-за спешки и решения «и так сойдет». Причем ошибки почти всегда одинаковые. Хорошая новость в том, что их можно заранее исключить, если подойти к яме как к полноценной конструкции, а не как к вырезу в бетонном полу.

1. Неправильный уклон: вода стоит, бетон начинает крошиться, зимой возможны подмерзания. Проверяйте уклон уровнем, а не на глаз. По опыту, даже 1–2% к сливу уже решают вопрос.
2. Слабое армирование: стены начинают осыпаться через год, особенно при вибрации от тяжелой техники. Надежный вариант — сетка 100×100 мм. Это тот минимум, на котором не стоит экономить.
3. Близко к стене: нет места для инструмента, неудобно пройти, некуда отойти при работе. Минимальный запас — 80 см, а лучше ориентироваться на реальные рабочие проходы.
4. Без слива: после мойки, дождя или заезда мокрой техники яму заливает. Решение простое — устанавливать трап 100×100 мм и заранее продумывать, куда уйдет вода.

Таблица ошибок и фиксов

Монтаж и обслуживание: пошагово на практике

Даже хорошо сделанная яма требует обычного, но регулярного обслуживания. И наоборот: если конструкция старая, ее часто можно привести в порядок без полной переделки, если вовремя заметить слабые места. На практике многие ремонты начинаются с банальной ревизии, которую до этого годами откладывали.

Пошаговка для самостоятельного ремонта:

1. Очистите яму, снимите старую крышку. Сначала нужно увидеть конструкцию целиком, без грязи, старого металла и случайного хлама.
2. Проверьте бетон — простукиванием молотком на пустой звук. Так хорошо слышно отслоения и слабые участки, которые потом придется вырубать и восстанавливать.
3. Установите новую лестницу, зафиксируйте анкерами. Если крепление «временное», им перестают пользоваться уже через неделю.
4. Нанесите антискользящее покрытие на бордюры. Это мелочь, но в рабочем помещении именно такие вещи реально снижают риск падения.
5. Протестируйте яму в реальных условиях: загоните технику, проверьте доступ, освещение, удобство входа и выхода. На бумаге все может выглядеть правильно, но окончательная проверка всегда только в эксплуатации.

Обслуживание простое: раз в квартал — осмотр и промывка. Если в ангаре используются химические составы, масла, реагенты или техника приходит с агрессивной грязью, гидроизоляцию лучше обновлять ежегодно. По опыту обустройства и ремонта ям в хозяйственных помещениях скажу: регулярный мелкий уход всегда дешевле, чем одна большая переделка после разрушения кромок и стен.

FAQ: частые вопросы по смотровым ямам

Сколько стоит сделать яму в ангаре?
От 50–100 тыс. руб. за размер 3×1×1,5 м, если считать бетон и крышку. Итоговая стоимость зависит от грунта, доступа к месту работ, необходимости дренажа, усиления пола и сложности вывоза грунта.

Можно ли яму в готовом ангаре?
Да, если пол бетонный толщиной более 20 см. В таком случае работы ведут аккуратно: вскрывают участок, роют без лишнего подреза основания, затем заново армируют и завязывают новую конструкцию с существующим полом там, где это возможно.

Нужна ли яма в маленьком ангаре?
Если техника тяжелее 2 т — да, чаще всего нужна. Подъемник в таких помещениях есть далеко не всегда, а базовое обслуживание делать все равно надо. Альтернатива — яма-телескоп на гидравлике, но это уже другой бюджет и другой уровень оснащения.

Как защитить от коррозии?
Рабочая схема — гидроизоляция плюс антикоррозийная краска по металлическим элементам. В соленых грунтах или при постоянной сырости лучше использовать полимерцементные составы, потому что обычная поверхностная защита там держится хуже.

Что если грунт пучинистый?
Тогда подушку лучше углублять до 30 см и добавлять геотекстиль. На таких грунтах нельзя надеяться только на бетонную коробку: основание должно быть стабилизировано, иначе сезонные подвижки со временем дадут трещины.

В ангаре смотровая яма окупается не абстрактно, а вполне конкретно — за счет снижения простоев и более быстрого обслуживания техники. Но работает это только при трех условиях: правильное размещение, крепкая бетонная конструкция и нормальная безопасность. Если проверяете существующую яму, начните с самого важного: бордюры, крышка, слив, вентиляция и состояние бетона. Именно на этих узлах чаще всего и скрываются основные проблемы.
